Brancher une plaque à induction, ça peut faire un peu peur au départ. Entre les fils, les couleurs, et les histoires de puissance électrique, on a vite l’impression de toucher à quelque chose de sensible. Pourtant, dans beaucoup de cas, le branchement plaque induction 3 fils reste assez simple, à condition de comprendre ce que l’on fait.
Le vrai problème, ce n’est pas la difficulté technique, mais les erreurs bêtes. Un mauvais raccordement, un fil mal serré, ou une confusion entre les couleurs, et la plaque ne fonctionne pas correctement. Dans le pire des cas, cela peut même devenir dangereux si l’installation n’est pas respectée.
La bonne approche, c’est de rester calme, de suivre une logique simple, et surtout de ne rien faire au hasard. Une fois que vous avez compris le principe, le plaque à induction branchement devient beaucoup plus clair.
- Une plaque induction 3 fils correspond à une installation monophasée classique.
- Chaque fil a un rôle précis qu’il faut respecter.
- Couper le courant est obligatoire avant toute manipulation.
- Un branchement propre garantit sécurité et bon fonctionnement.
Comprendre le principe du branchement d’une plaque induction
Avant de toucher aux fils, il faut comprendre comment fonctionne une plaque à induction. Elle a besoin d’une alimentation stable et suffisamment puissante pour fonctionner correctement. C’est pour cela qu’elle est souvent reliée à une ligne dédiée dans le tableau électrique.
Dans le cas d’un branchement plaque induction 3 fils, on est sur une installation monophasée classique. Cela signifie qu’il y a une phase, un neutre et une terre. C’est le cas le plus courant dans les logements.
Ce fonctionnement est simple à comprendre. La phase alimente l’appareil, le neutre permet le retour du courant, et la terre sécurise l’installation en cas de problème.
Identifier les fils avant de brancher
Avant toute chose, il faut identifier les fils présents. En général, les couleurs suivent une logique standard, mais il vaut toujours mieux vérifier plutôt que supposer. Une erreur à ce stade peut poser problème ensuite.
Le fil marron ou noir correspond généralement à la phase. Le fil bleu est le neutre, et le fil vert/jaune correspond à la terre. Ce sont les trois éléments essentiels du cablage electrique plaque induction.
Il faut prendre le temps de bien repérer chaque fil avant de les connecter. Cela évite les erreurs et permet de travailler proprement.

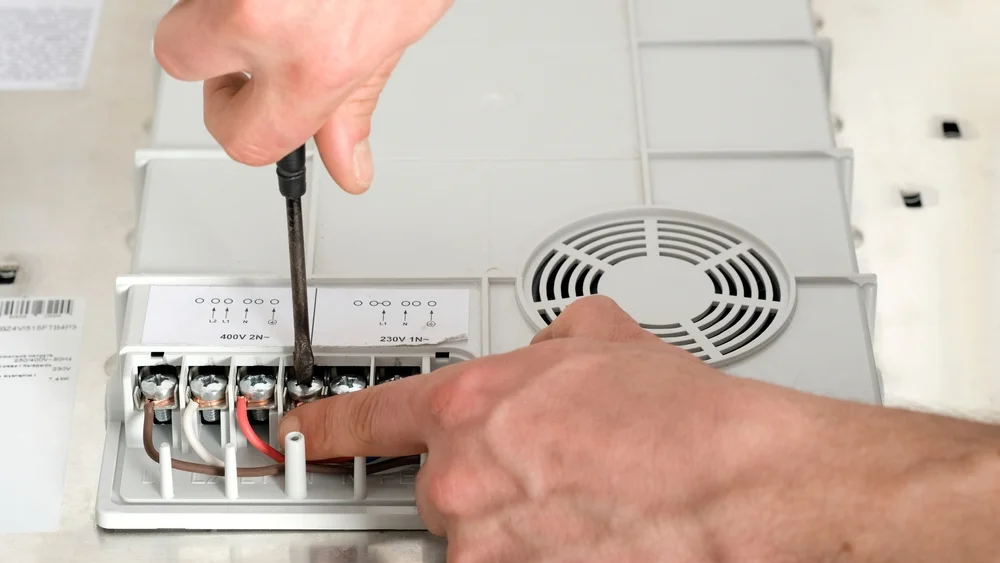

Les étapes pour brancher une plaque induction 3 fils
Le branchement en lui-même n’est pas compliqué, mais il doit être fait avec méthode. On ne branche jamais au hasard, et on respecte toujours l’ordre logique.
Voici les étapes principales :
- couper le courant au tableau électrique
- raccorder la phase, le neutre et la terre
- vérifier le serrage des connexions
- remettre le courant pour tester
Ces étapes peuvent sembler basiques, mais elles sont essentielles pour un plaque a induction branchement réussi. Prendre le temps de bien faire chaque étape évite les mauvaises surprises.

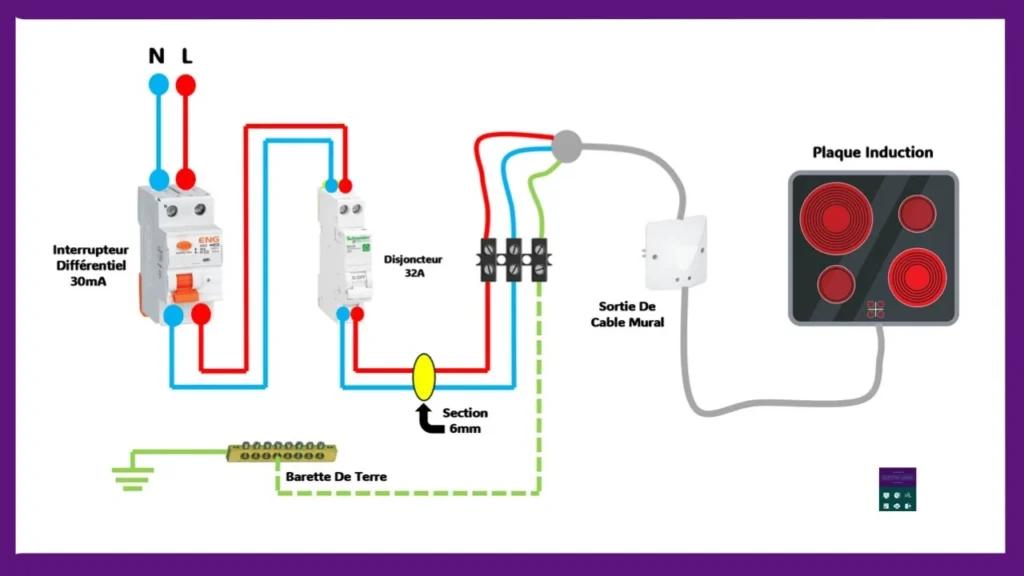

Comprendre le schéma du branchement plaque induction
Un schema branchement plaque induction est souvent fourni avec l’appareil. Il permet de visualiser clairement où connecter chaque fil. Même si cela paraît technique au premier abord, c’est en réalité assez logique.
Le schéma montre généralement les bornes de connexion et la position des fils. Il indique aussi si des ponts doivent être installés, notamment dans certains cas spécifiques.
Lire ce schéma avant de commencer permet d’éviter les erreurs. C’est une étape souvent négligée, mais très utile.
Cas particulier : schéma branchement plaque induction 5 fils Sauter
Certaines plaques, comme celles de la marque Sauter, peuvent être prévues pour plusieurs types d’installations. Le schéma branchement plaque induction 5 fils Sauter correspond souvent à une installation triphasée ou à des configurations spécifiques.
Dans ce cas, il peut y avoir plus de fils que nécessaire pour une installation classique. Il faut alors adapter le branchement en fonction de votre installation réelle.
C’est là que le schéma devient indispensable. Il permet de comprendre quels fils utiliser et lesquels ne pas connecter selon votre situation.
Les erreurs à éviter absolument
Certaines erreurs reviennent souvent et peuvent poser de vrais problèmes. Elles sont généralement liées à un manque d’attention ou à une mauvaise compréhension du branchement.
- inverser phase et neutre
- oublier de brancher la terre
- ne pas serrer correctement les connexions
Ces erreurs peuvent empêcher la plaque de fonctionner ou créer un risque électrique. Il vaut donc mieux prendre quelques minutes de plus pour vérifier.
Quand faire appel à un professionnel ?
Si vous avez un doute, il vaut mieux ne pas insister. L’électricité reste un domaine où une erreur peut avoir des conséquences importantes. Dans certains cas, faire appel à un professionnel est la meilleure solution.
C’est notamment vrai si votre installation est ancienne ou si vous n’êtes pas sûr du câblage existant. Un électricien pourra vérifier rapidement et sécuriser l’ensemble. Cela permet d’éviter les risques et de s’assurer que tout fonctionne correctement.
Ce qu’il faut retenir sur le branchement 3 fils
Le branchement plaque induction 3 fils est accessible dans la plupart des cas, à condition de respecter les bases. Identifier les fils, suivre le schéma et travailler proprement suffisent généralement.
Avec un peu de méthode et de vigilance, il est possible de réaliser un branchement propre et sécurisé. L’essentiel reste de ne jamais faire les choses dans la précipitation.
